H36 活塞密封
1.說明

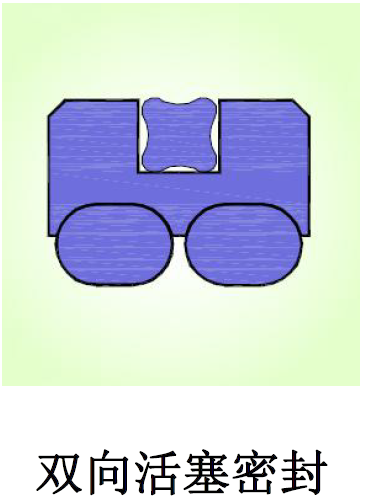

H36 活塞密封是雙向作用的活塞密封圈，由一個填充聚四氟乙烯密封環和兩個O 形圈以及一個星形圈組成。O 形圈提供初始密封所需的預緊力，在動密封表面安裝了星形圈彈性體，以實現兩種介質間，如液/氣的分離。它有聚四氟乙烯材料所具有的低摩擦性能，又有橡膠彈性體的良好密封性能，在降低摩擦的同時，使泄漏最小化。
2.應用
由于H36 活塞密封具有聚四氟乙烯材料的低摩擦、耐高壓、高速度的特點，又具有橡膠的密封特性，因而廣泛應用于一些速度較快、壓力高、需保壓及液/氣分離的往復運動系統，如工程機械的支腿油缸、懸掛油缸、軋鋼設備、活塞式蓄能器等。
3.優點
-在需要將兩種介質（如：油/油或油/氣）進行雙向密封的場合
-保壓性能好，極低的泄露，無論介質是液體還是氣體
-摩擦力小，無爬行現象
-承載壓力高，滑動性能好
-與H38 活塞密封相比，能承受更高的壓力和速度
4.標準材料
密封環：填充聚四氟乙烯F013
O 形圈：丁腈橡膠NBR70
星型圈：丁腈橡膠NBR70
5.其它適用材料
詳見密封材料一覽表。

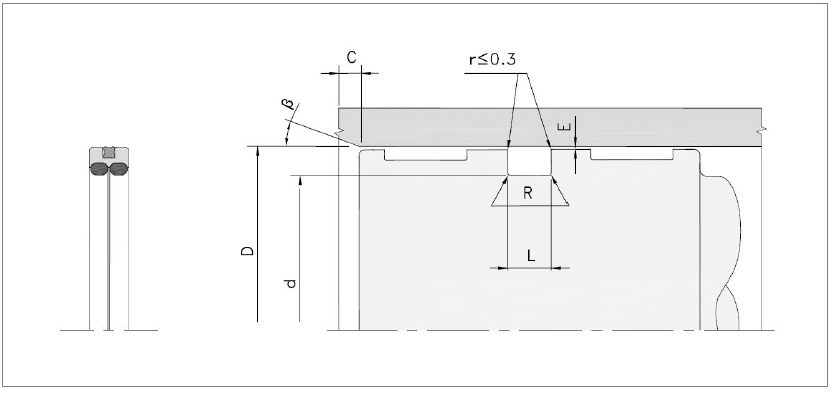

6.安裝倒角
活塞密封件通常是過盈配合，因此，為了避免在安裝過程中損壞密封件，應該在缸孔上加工安裝倒角，倒角角度β為15-20°，倒角長度尺寸C 如下：
| 序列號 | B | C | D | E |
| C min. | 5 | 7 | 10 | 14 |
7.表面粗糙度
| 表面粗糙度 | Ra | Rz | Rmax. |
| 配合表面μm | 0.05-0.3 | <1.6 | <2.5 |
| 溝槽表面μm | <1.6 | <10.0 | <16.0 |
8.工況要求
壓力：≦60MPa
速度：≦3m/s
溫度：-30℃～+200℃（取決于O 形圈和星形圈材料）
介質：礦物液壓油，抗燃液壓油，環保液壓油，水、氣體等

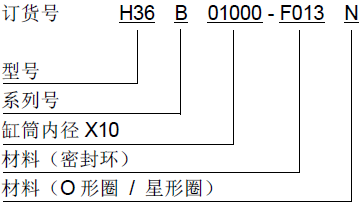

9.訂貨示例
缸筒內徑： 100mm
溝槽尺寸： 100x87x8.3
密封環材料：F013
O 形圈材料：NBR70
星形圈材料：NBR70

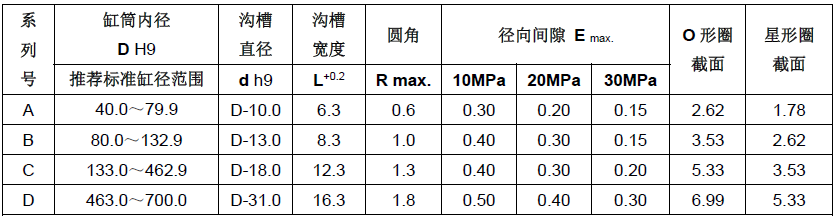

10. 安裝尺寸參數
