H34 活塞密封
1.說明

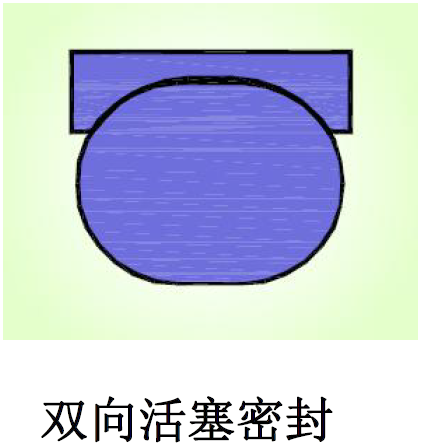

H34 活塞密封是雙向作用的活塞密封，由一個填充聚四氟乙烯密封環和一個O 形圈組成，并可安裝在O 形圈的溝槽中。由于填充聚四氟乙烯材料在動態時特有的優良的摩擦和磨損特性，H34活塞密封大大擴充了O 形圈的動態使用條件。
2.應用
廣泛應用于中壓和低壓工況下代替O 形圈或星形圈的液壓或氣動往復運動系統，適合各種行程以及范圍較廣的流體和高溫場合。特別推薦用于輕載和小直徑的應用場合?？捎糜跈C床、物流設備、化工設備和閥門等。
3.優點
-優異的動靜密封性能
-摩擦力小，起動力低，運行平穩，無爬行及粘滯現象
-可允許較大的擠出間隙
-安裝尺寸緊湊，溝槽結構簡單，易于安裝
-可選材料多，可適用于大多數液壓介質，以及寬廣的溫度和壓力范圍
4.標準材料
密封環：填充聚四氟乙烯F013
O 形圈：丁腈橡膠NBR70
5.其它適用材料
詳見密封材料一覽表。
6.安裝倒角
活塞密封件通常是過盈配合，因此為了避免在安裝過程中損壞密封件，應該在缸孔上加工安裝倒角，倒角角度β為15-20°，倒角長度尺寸C 如下：
| 序列號 | A | B | C | D | E | F |
| C min. | 2 | 3 | 4 | 6 | 8 | 8 |
7.表面粗糙度
| 表面粗糙度 | Ra | Rz | Rmax. |
| 配合表面μm | 0.05-0.3 | <1.6 | <2.5 |
| 溝槽表面μm | <1.6 | <10.0 | <16.0 |
8.工況要求
壓力：≦35MPa
速度：≦15m/s
溫度：-45℃～+200℃（取決于O 形圈材料）
介質：礦物液壓油，抗燃液壓油，環保液壓油，水、空氣和大多數的潤滑油、油脂

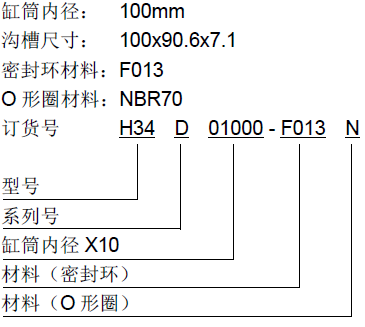

9.訂貨示例

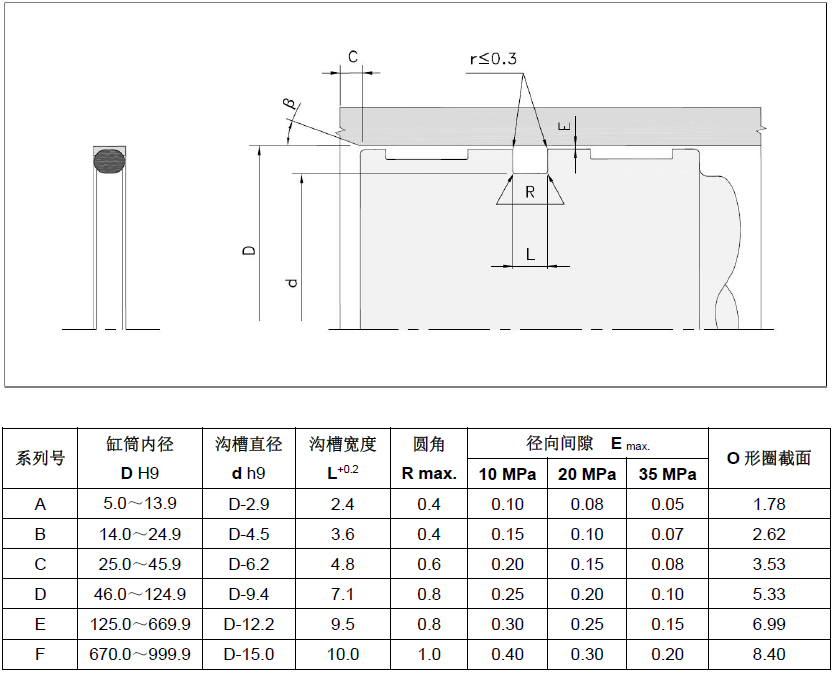

10.安裝尺寸參數
