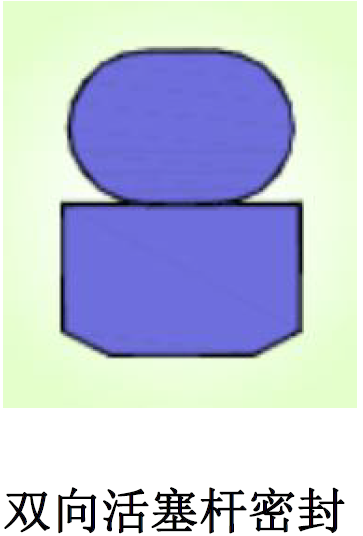

S30 活塞桿密封
1.說明
S30 活塞桿密封是雙向作用的活塞桿密封圈，由一個填充聚四氟乙烯密封環和一個O 形圈組成。由一個填充聚四氟乙烯密封環和一個O 形圈組成。它是一種非常有效和可靠的低摩擦密封，廣泛應用于各種高壓和中低壓液壓系統。低壓時主要通過O 形圈的預壓縮產生密封力，高壓時O 形圈被系統流體擠壓，推著密封環靠緊密封面而增加密封力。
2.應用
廣泛應用于高壓、中壓和低壓以及重載工況下的液壓往復運動系統，適合各種行程以及范圍較廣的流體和高溫場合，可適用較大的活塞間隙，特別推薦用于重型和大直徑的應用場合?？捎糜谧⑺軝C、叉車、農業機械、推土機、挖掘機、鍛壓機、陶瓷壓磚機、軋鋼機、伺服閥及機床等。
3.優點
-優異的動靜密封性能
-摩擦力小，起動力低，運行平穩，無爬行及粘滯現象
-可允許較大的擠出間隙，在有污物的介質中可安全使用
-安裝尺寸緊湊，溝槽結構簡單
-可選材料多，可適用于大多數液壓介質，以及寬廣的溫度和壓力范圍
4.標準材料
密封環：填充聚四氟乙烯F013
O 形圈：丁腈橡膠NBR70
5.其它適用材料
詳見密封材料一覽表。

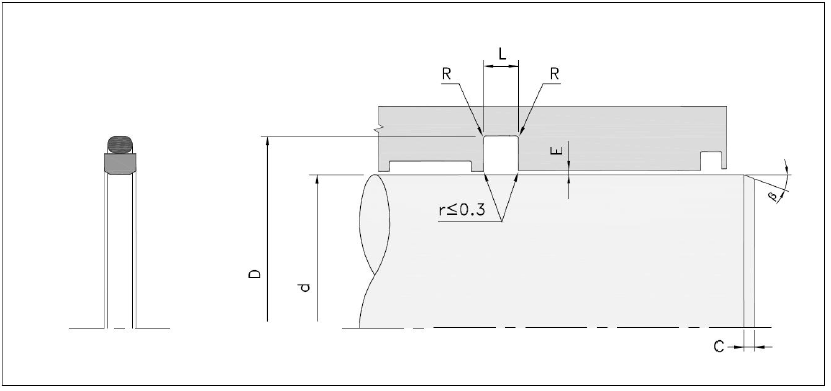

6.安裝倒角
密封件通常是過盈配合，因此，為了避免在安裝過程中損壞密封件，應該在活塞桿上加工安裝倒角，倒角角度β為15-20°，倒角長度尺寸C 如下：
| 序列號 | A | B | C | D | E | F | G | H |
| C min. | 2 | 3 | 4 | 5 | 7 | 7 | 8 | 12 |
7.表面粗糙度
| 表面粗糙度 | Ra | Rz | Rmax. |
| 配合表面μm | 0.05-0.3 | <1.6 | <2.5 |
| 溝槽表面μm | <1.6 | <10.0 | <16.0 |
8.工況要求
壓力：≦60MPa
速度：≦15m/s
溫度：-45℃～+200℃（取決于O 形圈材料）
介質：礦物液壓油，抗燃液壓油，環保液壓油，水、空氣和大多數的潤滑油、油脂
9.訂貨示例
活塞桿直徑：100mm
溝槽尺寸： 100x115.1x6.3
密封環材料：F013
O 形圈材料：NBR70

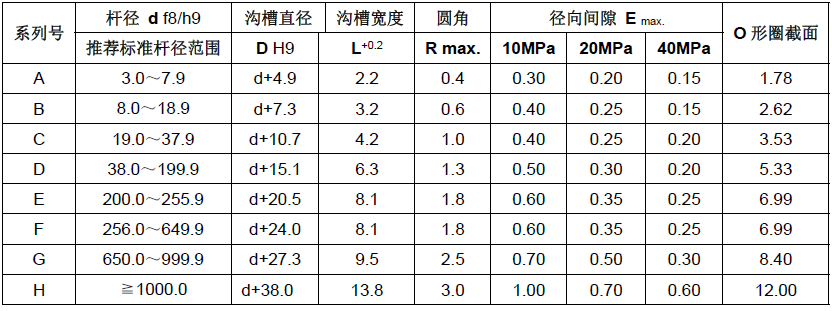

10. 安裝尺寸參數
