V41 活塞桿密封
1.說明

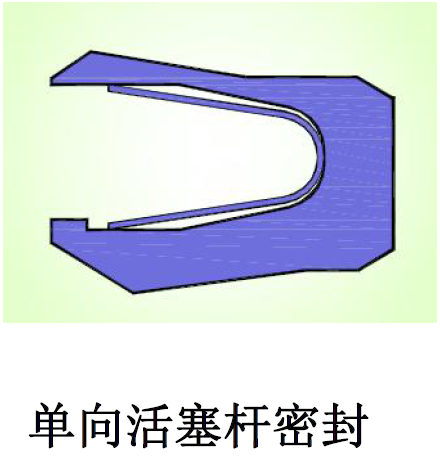

V41 密封是單向作用的活塞桿密封，由一個U 形的填充聚四氟乙烯密封環和一個彈簧(通常為不銹鋼)組成。密封環具有非對稱的密封唇結構，保證了密封圈在溝槽底部的靜態和滑動表面的動態密封效果。彈簧提供初始密封所需的預緊力，保證在低壓時的密封性能，高壓時系統流體充滿U形腔，推著密封環靠緊密封面而增加密封力。
2.應用
V41 活塞桿密封對各種介質和溫度的適應性非常好，因此，除廣泛應用于各種常規的液壓往復運動系統外，還特別推薦用于要求耐廣泛的化學介質和極高或者極低溫的應用場合，如醫藥、食品、化工、半導體、造紙等。
3.優點
-對各種介質的適應性非常好
-耐高、低溫性很好
-優異的動靜密封性能
-摩擦力小，起動力低，運行平穩，無爬行及粘滯現象
-安裝尺寸緊湊
-用于醫藥、食品等行業可在線消毒，并且不會對藥品、食品造成污染
4.標準材料
密封環：填充聚四氟乙烯F021
彈簧：301 不銹鋼
5.其它適用材料
其它密封環材料詳見密封材料一覽表，其它彈簧材料見下表。特殊應用有其它聚合物和合金材料可供選擇，詳情請咨詢我公司的技術人員。
彈簧 材料 | 301 不銹鋼 | 302 不銹鋼 | 304 不銹鋼 | 316 不銹鋼 | 哈氏 合金 | 游絲 合金 |
| 代號 | S1 | S2 | S4 | S6 | S7 | S8 |
6.彈簧的形狀
| 代碼 | 名稱 | 結構 | 形狀 |
| U | U 型懸臂彈簧 |  |  |
| L | 環狀螺旋彈簧 |  |  |
| C | 片狀螺旋彈簧 |  |  |
7.安裝倒角
密封件通常是過盈配合，因此，為了避免在安裝過程中損壞密封件，應該在軸上加工安裝倒角，倒角角度β為15-20°，倒角長度尺寸C 如下：
| 序列號 | A | B | C | D | E | F |
| C min. | 2 | 3 | 4 | 6 | 8 | 13 |
8.表面粗糙度
| 表面粗糙度 | Ra | Rz | Rmax. |
| 配合表面μm | 0.05-0.3 | <1.6 | <2.5 |
| 溝槽表面μm | <1.6 | <10.0 | <16.0 |
9.工況要求
壓力：≦45MPa
速度：≦15m/s（往復運動）
≦1.0m/s（旋轉運動）
溫度：-60℃～+260℃
介質：幾乎所有液體、化學制劑和氣體

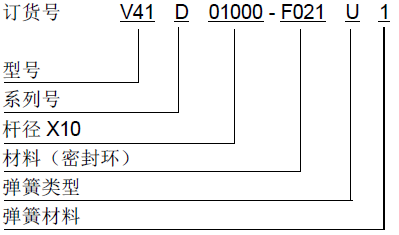

10.訂貨示例
缸筒內徑：100mm
溝槽尺寸：100x109.4x7.1
密封環材料：F021
彈簧材料： 301 不銹鋼
彈簧類型： U 型

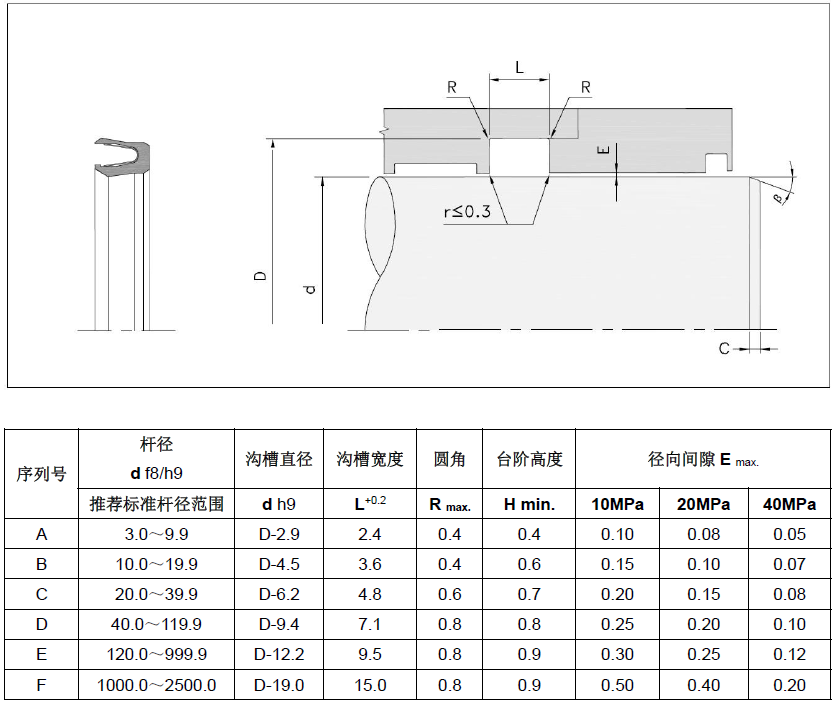

11.安裝尺寸參數
注：1. 臺階高度Hmax.=0.02xd
2. 除采用上圖所示的分體式溝槽外，也可采用階梯式溝槽，臺階高度應遵循以上規定
