說明手冊下載G22 耐磨環
1.說明
G22 耐磨環是填充聚四氟乙烯的復合材料，具有摩擦力小，運行平穩無爬行、良好的耐高低溫性能和耐化學性能。
對于在液壓缸內移動的活塞及活塞桿，耐磨環具有精確的導向作用，并可吸收隨時產生的徑向力。同時，耐磨環防止了液壓缸內滑動部件的金屬接觸，即活塞和缸體之間或者是活塞桿和導向套之間的金屬接觸。
2.應用
廣泛應用于液壓及其它往復運動、旋轉、擺動系統，適用于輕載和中載的應用場合，承受徑向力有限。如用在注塑機、減震器、蓄能器、推土機、軋鋼機、農業機械、搬運機械、化學設備、冶金機械及機床等。
3.優點
-耐化學性好，耐熱性好
-耐磨性好，壽命長
-摩擦力小，無爬行現象
-吸收側向負載和振動
-可吸收外部雜質
-簡單的整體式溝槽，安裝簡便
4.標準材料
填充青銅的聚四氟乙烯F053
其它材料詳見密封材料一覽表
5.表面粗糙度
| 表面粗糙度 | Ra | Rz | Rmax. |
| 配合表面μm | 0.05-0.3 | <1.6 | <2.5 |
| 溝槽表面μm | <1.6 | <10.0 | <16.0 |
6.工況要求
速度：≦15m/s（往復運動）
溫度：-60℃～+200℃
動態許用壓縮應力：≤15N/mm2（在25℃時）；
≤12N/mm2（在80℃時）
介質：所有常用的液壓油，包括礦物液壓油、難燃液壓油、環保液壓油、水和其它
7.切割長度
活塞用： Lc=3.11x（D-T）
活塞桿用：Lc=3.11x（d+T）
（D=活塞直徑d=活塞桿直徑T=耐磨環厚度）

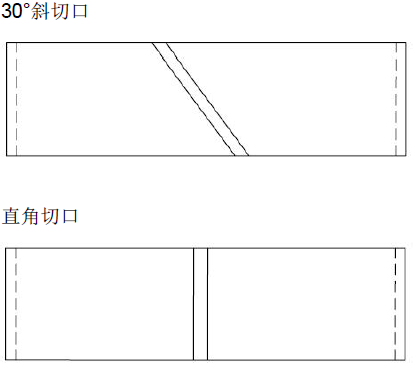

8.切口類型
與G20 耐磨環一樣，G22 耐磨環的切口形式主要有斜切口和直角切口兩種，其中，斜切口主要用
于往復運動場合，而直角切口主要用于旋轉或者擺動場合。

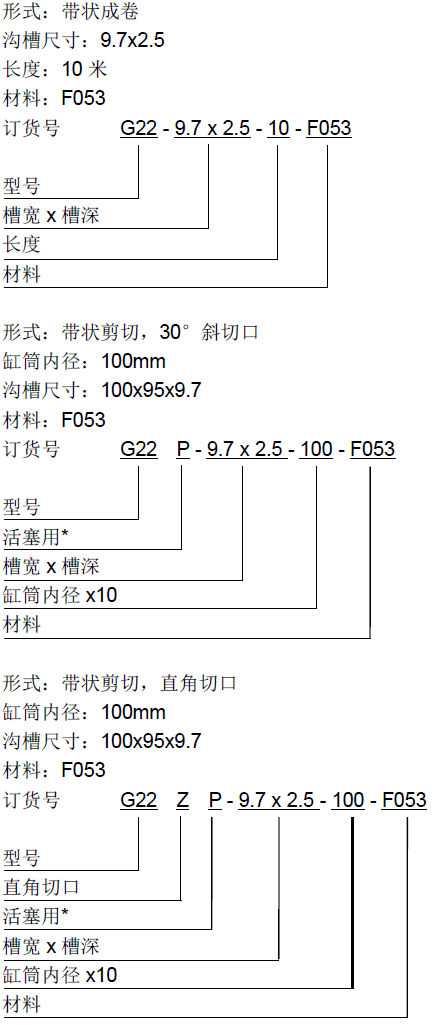

9.訂貨示例
* 如果是活塞桿用，則用字母R 表示
注：G22 耐磨環基本上都是帶狀剪切的，很少用機加工成型。

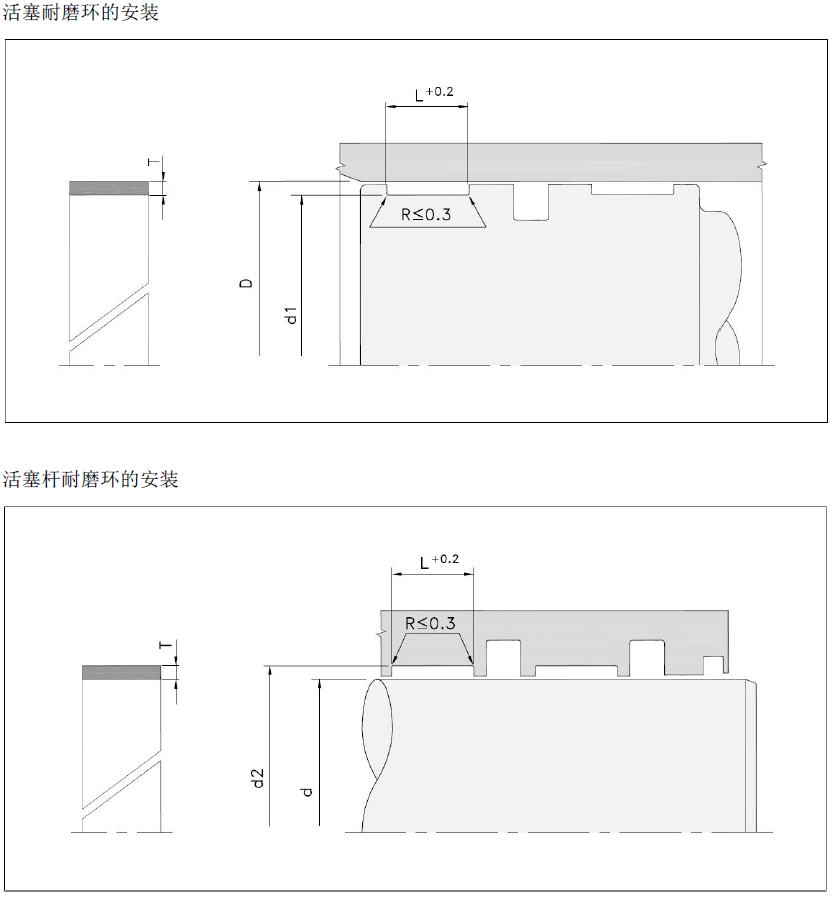

10. 安裝尺寸參數
